ЭЛЕКТРОМАГНИТНЫЕ КАТУШКИ KIPVALVE СЕРИИ CL

Компания KIPVALVE производит катушки управления и разъемы для соленоидных клапанов, пневматического и гидравлического оборудования. Катушки могут быть изготовлены с напряжением питания 12 VDC, 12 VAC, 24 VDC, 24 VAC, 110 VAC, 220 VAC.

Сменные катушки CL1, CL2 и CL3 используются для изменения рабочих характеристик соленоидных клапанов KIPVALVE. Остальные катушки серии CL используются для замены вышедших из строя катушек с аналогичными установочными размерами и электрическими характеристиками.

Основные особенности электромагнитных катушек и разъемов KIPVALVE серии CL:

  • - высокая степень защиты электрических соединений разъема (до IP65*) достигается благодаря наличию герметичного сальникового ввода для кабеля и прокладки-уплотнения со стороны катушки;
  • - электрические контакты выполнены по стандартам DIN43650A, DIN43650B и DIN43650C, что позволяет использовать существующие разъемы при замене электромагнитных катушек.

Катушки для соленоидных клапанов KIPVALVE:

Фото Модификация Напряжение питания Мощность Класс изоляции Стандарт электрического подключения Фото, 3D модель**, чертеж Цена, руб. с НДС

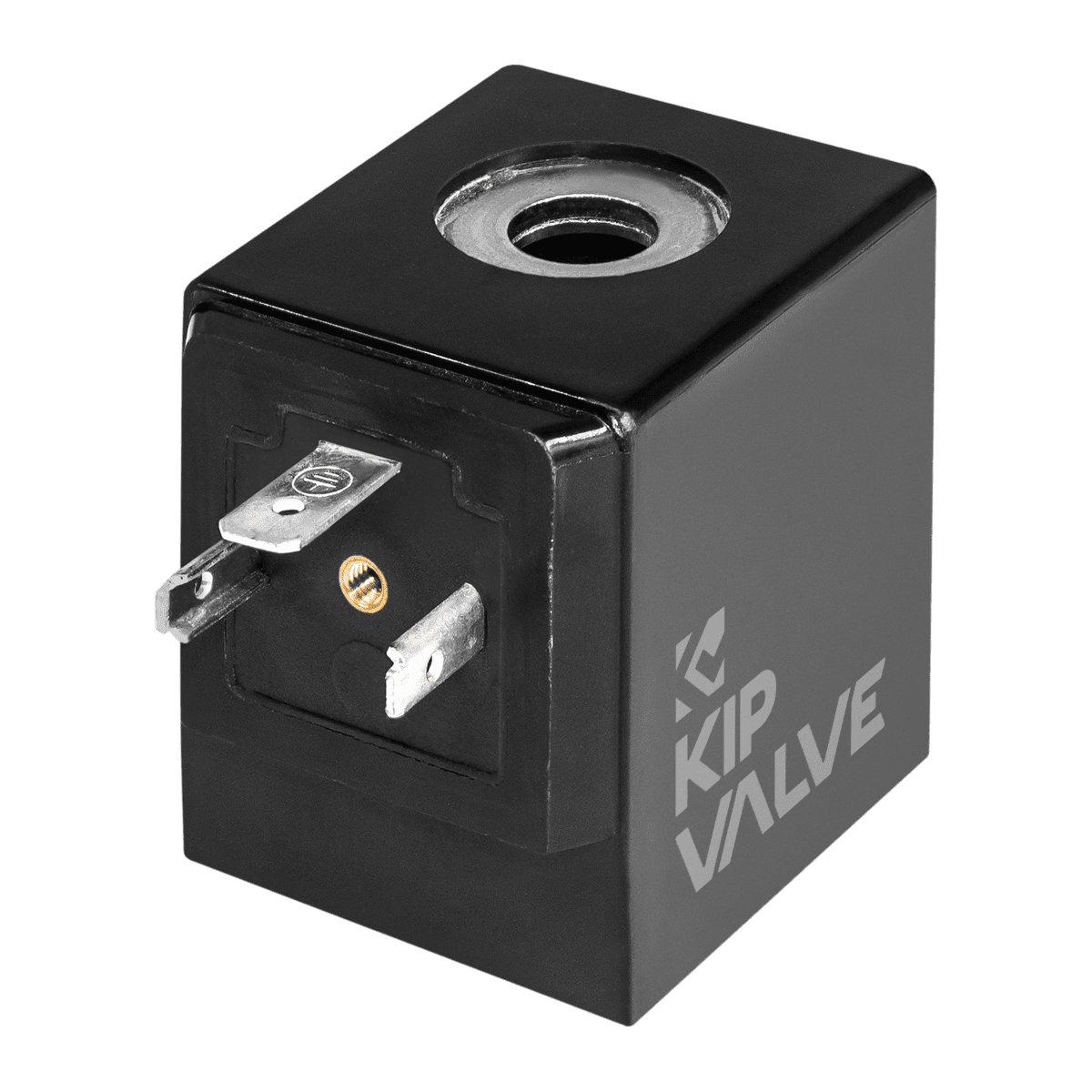

Катушки KIPVALVE CL0
Катушки KIPVALVE CL1

⌀=12 мм
h=30 мм

CL0-AC24V 24 VAC 10 VA H (180 °C) CL-S1A 882,00
CL0-AC110V 110 VAC 11 VA 882,00
CL0-AC220V 220 VAC 7,6 VA 882,00
CL0-DC24V 24 VDC 13,9W 882,00

Катушки KIPVALVE CL1
Катушки KIPVALVE CL1

⌀=12 мм
h=40 мм

CL1-AC24V 24 VAC 16,9 VA H (180 °C) CL-S1A ­ 882,00
CL1-AC110V 110 VAC 12,4 VA 882,00
CL1-AC220V 220 VAC 11 VA 882,00
CL1-DC24V 24 VDC 14,7 W 882,00

Катушки KIPVALVE CL2
Катушки KIPVALVE CL2

⌀=14,5 мм
h=40 мм

CL2-AC24V 24 VAC 16,9 VA H (180 °C) CL-S1A 882,00
CL2-AC110V 110 VAC 12,4 VA 882,00
CL2-AC220V 220 VAC 11 VA 882,00
CL2-DC24V 24 VDC 14,7 W 882,00
Катушки KIPVALVE CL3
Катушки KIPVALVE CL3

⌀=16 мм
h=52 мм

CL3-AC24V 24 VAC 16,9 VA H (180 °C) CL-S1A 1452,00
CL3-AC110V 110 VAC 12,4 VA 1452,00
CL3-AC220V 220 VAC 11 VA 1452,00
CL3-DC24V 24 VDC 14,7 W 1452,00
Разъем KIPVALVE CLS1A Разъем KIPVALVE CL-S1A

Комплектность поставки разъема:
угловая розетка, прокладка-уплотнение, фиксирующий винт

66,00

Прочие катушки

Катушки KIPVALVE CL077
Катушки KIPVALVE CL077

⌀=8 мм
h=24 мм

CL077-AC220V-3VA 220 VAC 3 VA F (155 °C) DIN43650C 318,00
CL077-DC24V-2,8W 24 VDC 2,8 W 318,00
Разъем KIPVALVE DIN43650C Разъем KIPVALVE DIN43650C

Комплектность поставки разъема:
угловая розетка, прокладка-уплотнение, фиксирующий винт

66,00
Катушки KIPVALVE CL712
Катушки KIPVALVE CL712

⌀=9,2 мм
h=29,5 мм

CL712-AC220V-5,5VA 220 VAC 5,5 VA H (180 °C) DIN43650B 318,00
CL712-AC110V-5,5VA 110 VAC 5,5 VA 318,00
CL712-AC24V-5,5VA 24 VAC 5,5 VA 318,00
CL712-DC24V-4,8W 24 VDC 4,8 W 318,00
CL712-AC12V-5,5VA 12 VAC 5,5 VA 318,00
CL712-DC12V-4,8W 12 VDC 4,8 W 318,00
Катушки KIPVALVE CL075
Катушки KIPVALVE CL075

⌀=9,2 мм
h=29,5 мм

CL075-AC220V-5,5VA 220 VAC 5,5 VA F (155 °C) DIN43650B 318,00
Катушки KIPVALVE CL055
Катушки KIPVALVE CL055

⌀=16,4 мм
h=39 мм

CL055-AC220V-26VA 220 VAC 26,6 VA H (180 °C) DIN43650B
696,00
Катушки KIPVALVE CL579
Катушки KIPVALVE CL579

⌀=9,2 мм
h=30 мм

CL579-AC220V-5VA 220 VAC 5 VA F (155 °C) DIN43650B 318,00
Катушки KIPVALVE CL516
Катушки KIPVALVE CL516

⌀=10,2 мм
h=30 мм

CL516-AC230V-3,5VA 230 VAC 3,5 VA H (180 °C) DIN43650B 318,00
CL516-DC24V-3W 24 VDC 3 W 318,00
Катушки KIPVALVE CL052
Катушки KIPVALVE CL052

⌀=8,1 мм
h=29 мм

CL052-DC24V-5W 24 VDC 5 W F (155 °C) DIN43650B 270,00
Разъем KIPVALVE DIN43650B Разъем KIPVALVE DIN43650B

Комплектность поставки разъема:
угловая розетка, прокладка-уплотнение, фиксирующий винт

78,00
Катушки KIPVALVE CL519
Катушки KIPVALVE CL519

⌀=13,1 мм
h=40 мм

CL519-DC24V-10W 24 VDC 10 W H (180 °C) DIN43650А 504,00
Катушки KIPVALVE CL514
Катушки KIPVALVE CL514

⌀=13,3 мм
h=39 мм

CL514-DC24V-14W 24 VDC 14 W H (180 °C) DIN43650А 756,00
Катушки KIPVALVE CL050
Катушки KIPVALVE CL050

⌀=13,3 мм
h=41,5 мм

CL050-AC220V-15VA 220 VAC 15 VA F (155 °C) DIN43650A 492,00
CL050-DC24V-12W 24 VDC 12 W H (180 °C) 492,00
Катушки KIPVALVE CL547
Катушки KIPVALVE CL547

⌀=13,4 мм
h=41 мм

CL547-AC220V-15VA 220 VAC 15 VA F (155 °C) DIN43650A 570,00
CL547-DC24V-12W 24 VDC 12 W 570,00
Катушки KIPVALVE CL083
Катушки KIPVALVE CL083

⌀=14,5 мм
h=41 мм

CL083-AC220V-13VA 220 VAC 13 VA B (130 °C) Винтовые клеммы 420,00
CL083-DC24V-9W 24 VDC 9 W 420,00
Катушки KIPVALVE CL470
Катушки KIPVALVE CL470

⌀=16,2 мм
h=50,5 мм

CL470-DC24V-26W 24 VDC 26 W H (180 °C) DIN43650А 696,00
CL470-AC220V-22VA 220 VDC 22 VA H (180 °C) DIN43650А 696,00
Катушки KIPVALVE CL429
Катушки KIPVALVE CL429

⌀=14 мм
h=50 мм

CL429-AC220V-22VA 220 VAC 22VA H (180 °C) DIN43650А
756,00
CL429-DC12V-21W 12 VDC 21,48 W H (180 °C) DIN43650А
CL429-DC24V-21W 24 VDC 21,48 W H (180 °C) DIN43650А
Катушки KIPVALVE CL487
Катушки KIPVALVE CL487

⌀=16,2 мм
h=51,5 мм

CL487-DC24V-19W 24 VDC 19 W H (180 °C) DIN43650А 1386,00
Катушки KIPVALVE CL487

⌀=16,2 мм
h=51,5 мм

CL487-DC12V-23W 12 VDC 23 W H (180 °C) DIN43650А 1386,00
Катушки KIPVALVE CL506
Катушки KIPVALVE CL506

⌀=23 мм
h=50,6 мм

CL506-DC12V-32W 12 VDC 32W H (180 °C) DIN43650А 1638,00
Катушки KIPVALVE CL506

⌀=23 мм
h=50,6 мм

CL506-DC24V-32W 24 VDC 32 W H (180 °C) DIN43650А 1638,00
Разъем KIPVALVE DIN43650A Разъем KIPVALVE DIN43650A

Комплектность поставки разъема:
угловая розетка, прокладка-уплотнение, фиксирующий винт

78,00

Электромагнитная катушка представляет собой спираль из изолированного проводника, намотанного на диэлектрический каркас. Спираль вместе с диэлектрическим каркасом заливается специальным материалом, который служит корпусом электромагнитной катушки и защищает её проводник (спираль) от внешних воздействий.

Катушка устанавливается на шток клапана (пневмораспределителя).

При подаче напряжения питания на электромагнитную катушку, внутри спирали создается электромагнитное поле. Это поле воздействует на сердечник, заставляя его перемещаться (втягиваться или вытесняться из обмотки). Этот принцип работы катушки используется для управления клапанами, пневмораспределителями и другими устройствами, имеющими схожую конструкцию.

* расшифровка IP65: «6» - полная защита от пыли, пыленепроницаемость; «5» – защита от водяных потоков с любого направления.

** для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.
