Как получить 3 или 4 фиксированных положения штока без дорогих позиционеров и специальных цилиндров?

К нам часто обращаются с задачей: необходимо организовать несколько жёстко фиксированных положений штока — например, 2–3 рабочих положения для дозирования, фасовки или управления заслонкой.

При этом важно обойтись без сложных электронных позиционеров, системы обратной связи и нестандартных приводов. Управление должно быть простым: с помощью обычных пневмораспределителей, с дискретными положениями и высокой повторяемостью.

Классический пример применения — двухстадийное дозирование при фасовке.

Позиция 1: заслонка закрыта — 0%.
Позиция 2: полное открытие для быстрой, грубой подачи — 100%.
Позиция 3: частичное открытие для точной досыпки — например, 20%.

Для решения таких задач KIPVALVE ввёл в ассортимент монтажные наборы серии KPNA.

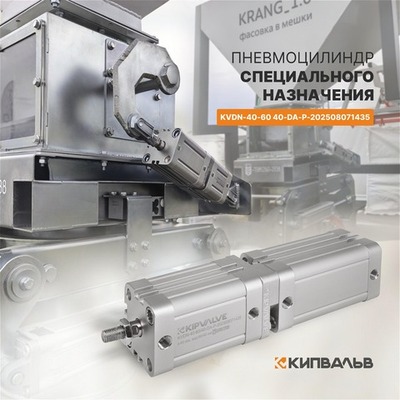

На фото — решение для комплекса фасовки мешков KRANG, реализованное для нашего клиента. Монтажный набор KPNA соединяет два стандартных пневмоцилиндра KIPVALVE серии KVDN задними крышками по схеме «спина к спине».

Если использовать два цилиндра с разными ходами штока и управлять каждым из них отдельным пневмораспределителем, можно получить до четырёх жёстко фиксированных положений выходного звена.

Монтажные наборы KPNA доступны для всех диаметров цилиндров KVDN как стандартный аксессуар. Это позволяет собирать многопозиционные приводы непосредственно на объекте, быстро заменять цилиндры стандартными компонентами и применять единый конструктивный принцип при проектировании нового оборудования.

Подробности и подбор наборов KPNA — на нашем сайте
