Одновентильные коллекторные блоки KIPVALVE серии 2BX112.

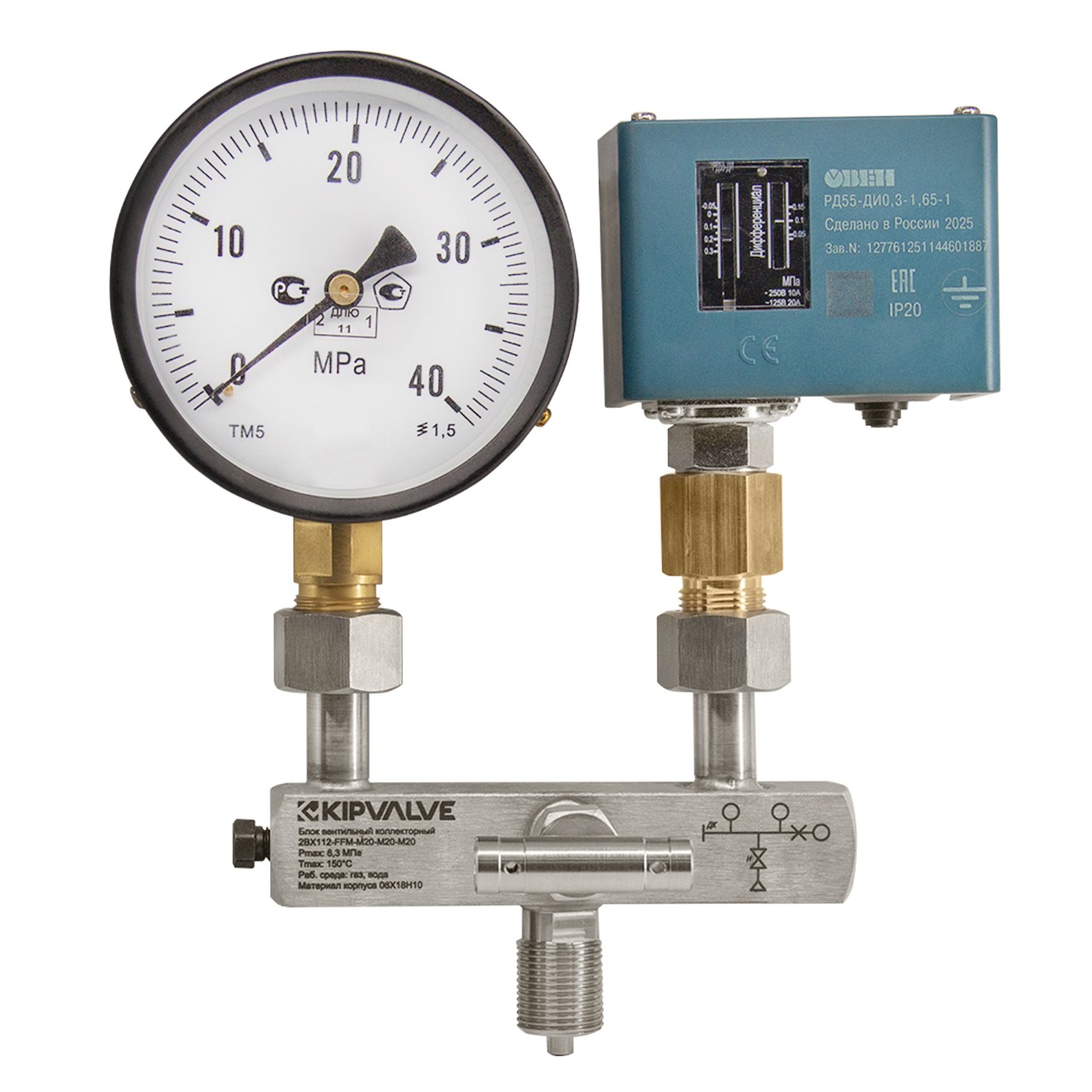

Коллекторные одновентильные блоки KIPVALVE серии 2BX112 предназначены для одновременного подключения к процессу 2-х различных измерительных/контрольных приборов, таких как датчик давления, манометр или реле давления.

Коллекторный блок дополнительно оснащен измерительным портом c резьбой М20х1,5, расположенном в торце и заглушенным резьбовой пробкой. Измерительный порт предназначен для подключения эталонного манометра при проведении пуско-наладочных работ.

Выходные порты:
Выходные порты имеют плавающую гайку, что существенно облегчает монтаж измерительного прибора и его ориентацию. Тип резьбы каждого порта определяется при заказе. Стандартно доступны резьбы М20х1,5 или G1/2. Очередность их расположения в структуре условного обозначения указывается по порядку слева на право.

Входной порт:
Для присоединения к процессу предусматривается штуцер М20х1,5 или G1/2. Тип резьбы указывается при заказе (последний символ).

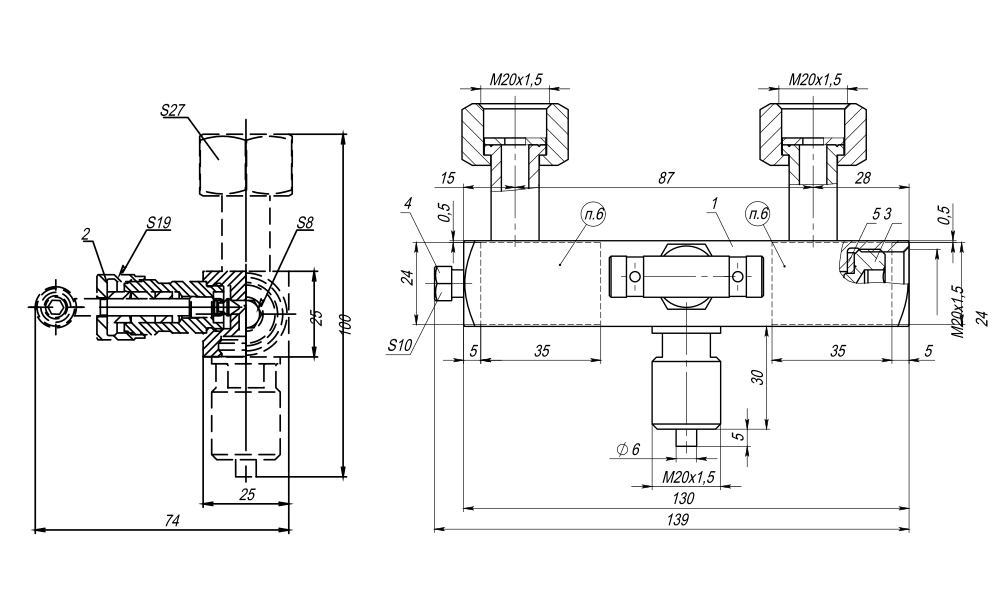

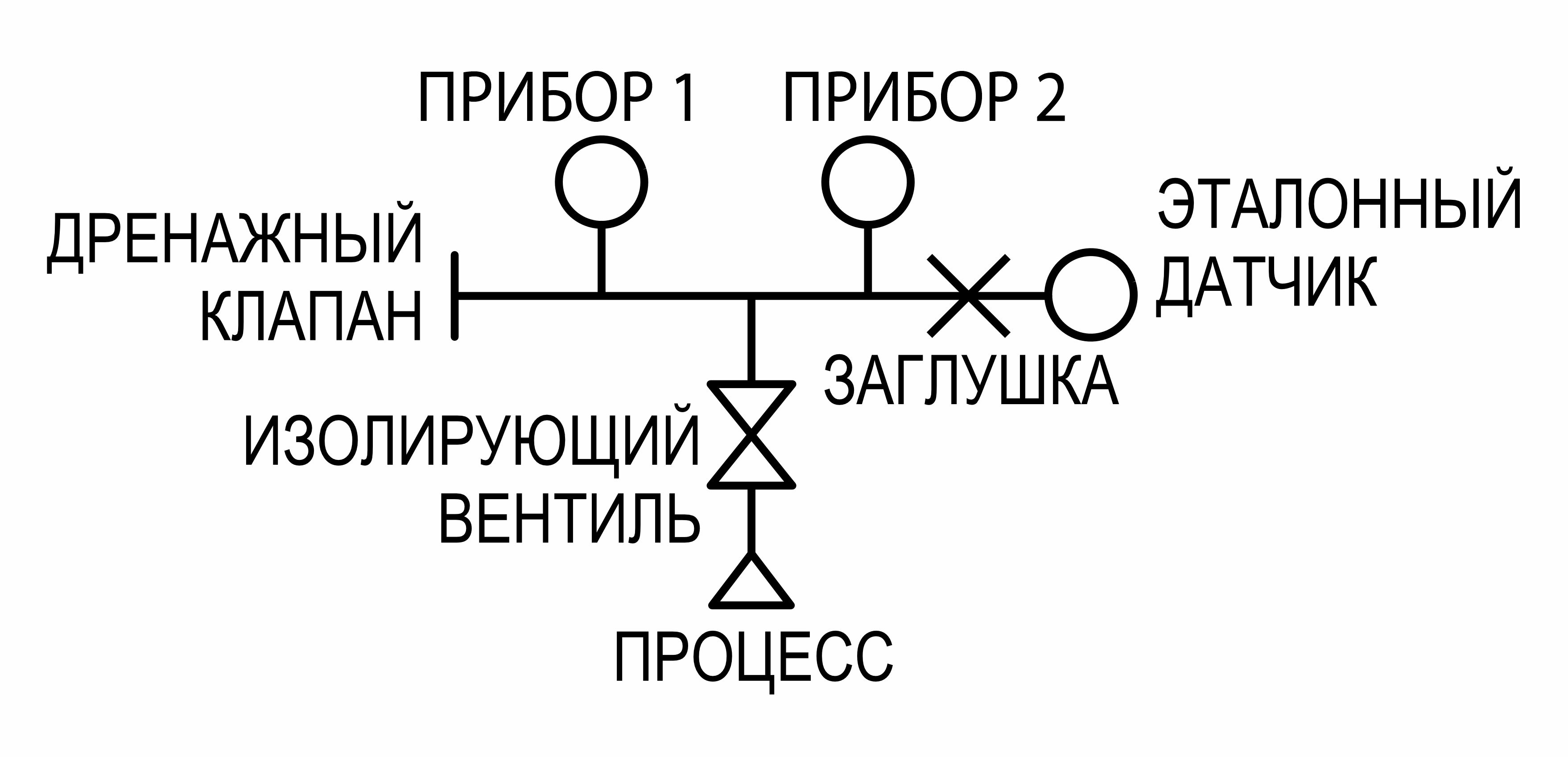

Габаритные размеры и гидравлическая схема одновентильного коллекторного блока 2BX112

Изображение	Габаритные размеры	Принципиальная гидравлическая схема

Технические характеристики

• Допускаемое давление рабочей среды: 6,3 МПа
• Диапазон температур рабочей среды: от -60°C до +150°C
• Температура окружающей среды: от -40°C до +70°C

Материалы деталей, контактирующих с рабочей средой

• Корпус: сталь 08Х18Н10 ГОСТ 5632
• Шток: сталь 40Х13 ГОСТ
• Кольцо сальниковое: фторопласт Ф-4Д, ГОСТ 14906

Коллекторный вентильный блок КИПВАЛЬВ 2BX112 прошел лабораторные и полевые испытания.

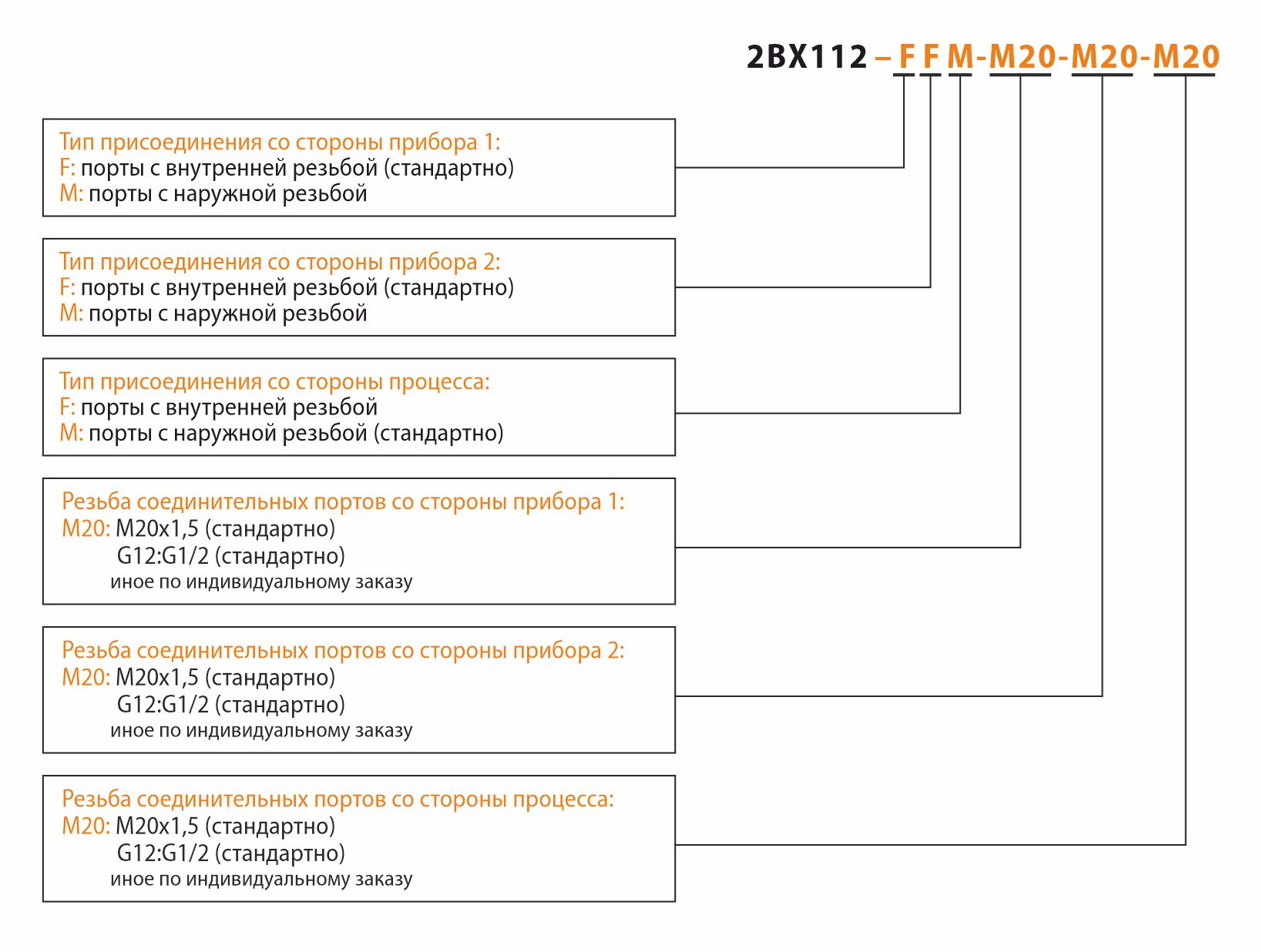

Структура условного обозначения
